Электричество отключилось. Что дальше?

Представьте обычный рабочий день. Охранное оборудование работает, коммуникационная система в штатном режиме, всё под контролем. И вдруг — отключается внешнее питание.

Для человека это может быть просто неудобством. Для системы безопасности — моментом, когда особенно важно не потерять работоспособность.

Именно в такой ситуации в работу вступает источник бесперебойного питания. Он не просто «подхватывает» нагрузку от аккумуляторов. Его задача — сделать переход максимально незаметным для оборудования, обеспечить резервное питание, контролировать заряд батарей и защищать их от чрезмерного разряда.

Чтобы решать эти задачи, в нашей компании разработали серию источников бесперебойного питания ComOnyx CO-BPS. В линейку вошли три модели — CO-BPS-12, CO-BPS-24 и CO-BPS-48, рассчитанные на работу с оборудованием, которому требуется напряжение 12, 24 или 48 В.

Приборы объединяют несколько функций: питание нагрузки от внешнего источника, заряд аккумуляторных батарей, автоматическое переключение на резерв и защиту при нештатных ситуациях.

Разберёмся, как работают ИБП CO-BPS, чем отличаются модели и на какие особенности стоит обратить внимание при выборе.

Пока всё хорошо — ИБП почти незаметен

В штатном режиме оборудование получает питание от внешнего источника. Если напряжение находится в допустимом диапазоне, оно через включённое реле подается на выход ИБП.  Зелёный индикатор показывает, что прибор работает от внешнего питания.

Одновременно встроенное зарядное устройство заряжает аккумуляторные батареи током до 1 А, поддерживая готовность системы к возможному отключению электроснабжения.

Напряжение заряда зависит от модели:

• CO-BPS-12 — 14,5 В;
• CO-BPS-24 — 29 В;
• CO-BPS-48 — 55 В.

Пока внешнее питание стабильно, ИБП обеспечивает работу подключённого оборудования и готовит аккумуляторы к резервному режиму. Но главное начинается тогда, когда основное питание пропадает.

А потом питание пропадает

Это тот самый момент, ради которого ИБП вообще устанавливают.

Внешнее питание исчезло или напряжение опустилось ниже допустимого значения. ИБП фиксирует изменение и автоматически переводит нагрузку на аккумуляторные батареи.

Без ручного переключения. Без необходимости вмешиваться в работу системы.

Жёлтый индикатор сообщает, что теперь оборудование питается от аккумуляторов.

Для системы это выглядит как продолжение работы. Для специалиста — как правильно отработавший сценарий резервирования.

Но здесь возникает закономерный вопрос: насколько долго система сможет работать от батарей?

Однозначного ответа для всех объектов нет. Время автономной работы зависит от ёмкости аккумуляторов, фактической нагрузки, состояния батарей и условий эксплуатации. Поэтому этот параметр рассчитывают для конкретной системы, а не определяют только по модели ИБП.

Резерв — это не бесконечный ресурс

Аккумулятор тоже нельзя разряжать до бесконечности.

Поэтому, пока система продолжает работать от батарей, ИБП контролирует их напряжение. Если оно снижается до критического уровня, выход отключается, защищая аккумуляторы от глубокого разряда.

Порог отключения зависит от модели:

• CO-BPS-12 — 10,5 В;
• CO-BPS-24 — 21 В;
• CO-BPS-48 — 42 В.

После восстановления внешнего питания возможно автоматическое включение ИБП.

А если необходимо запустить систему от аккумуляторов вручную, когда внешнего питания ещё нет, предусмотрена кнопка «Пуск». Для отключения используется кнопка «Стоп».

Получается своеобразная цепочка: внешнее питание → аккумуляторы → контроль разряда → отключение при достижении критического уровня.

А что, если проблема не в сети?

Отключение внешнего питания — далеко не единственная возможная проблема. Неисправность может возникнуть уже в самой нагрузке: например, произойдёт короткое замыкание или возникнет перегрузка.

Здесь ИБП тоже не должен оставаться безучастным.

Выход CO-BPS защищён от перегрузки и короткого замыкания. При срабатывании защиты выход отключается, а красный индикатор «Защита» сообщает о возникшей ситуации.

После устранения причины работа возобновляется. При максимальной нагрузке может потребоваться ручное отключение нагрузки.

Это важный момент эксплуатации: если загорелся индикатор защиты, не стоит воспринимать его как обычное сообщение «перезапустите прибор». Сначала необходимо понять, почему ИБП отключил выход.

Ошибка в подключении тоже предусмотрена

Иногда проблема возникает ещё до включения оборудования — например, при неправильном подключении аккумуляторов.

Вход внешнего питания и вход батарей имеют защиту от неправильной полярности и импульсных помех. Дополнительную защиту обеспечивают плавкие предохранители на 10 А.

Таким образом, в конструкции CO-BPS предусмотрена защита сразу нескольких важных участков: входов, аккумуляторных батарей и выходной цепи.

Три модели — три варианта системы

Теперь вернёмся к главному различию моделей.

• CO-BPS-12 работает с источником напряжения 12 В и одной аккумуляторной батареей 12 В.

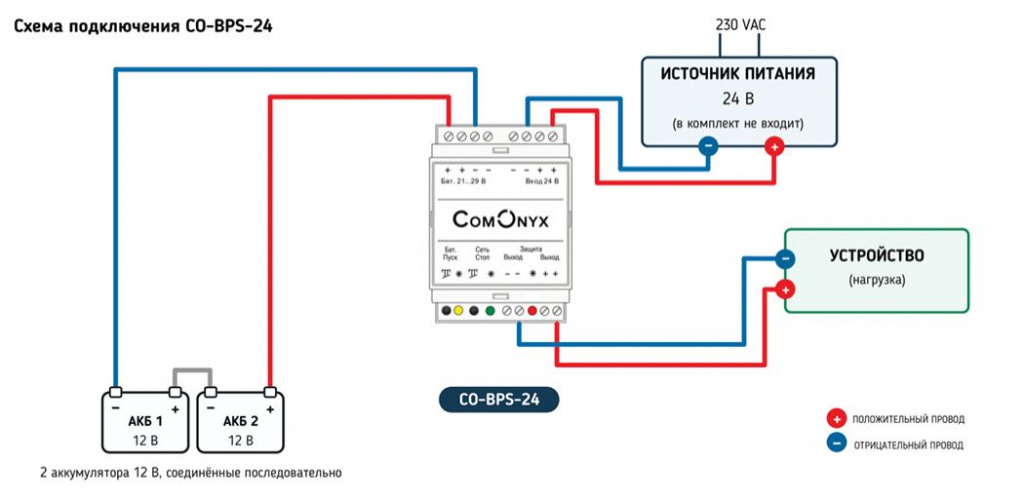

• CO-BPS-24 предназначен для систем на 24 В. Здесь используются две батареи по 12 В, соединённые последовательно.

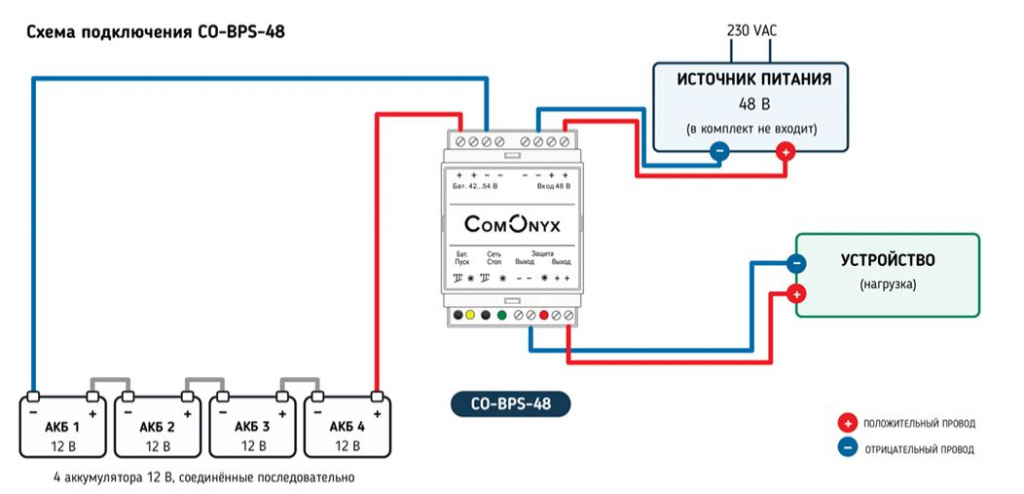

• CO-BPS-48 работает с системами на 48 В и четырьмя аккумуляторными батареями по 12 В, соединёнными последовательно.

Такой подход позволяет использовать одну концепцию резервного питания для оборудования с разным рабочим напряжением.

Какую модель выбрать?

Начинать стоит не с названия модели, а с параметров самой системы.

Первое — напряжение оборудования. 12, 24 или 48 В определяет подходящий вариант CO-BPS.

Второе — нагрузка. Нужно учитывать суммарное потребление подключённых устройств и сопоставлять его с допустимыми параметрами ИБП.

Третье — необходимое время автономной работы. Здесь уже потребуется расчёт с учётом ёмкости аккумуляторов и реальной нагрузки.

Четвёртое — конфигурация батарей. Для каждой модели предусмотрено своё количество аккумуляторов и схема их подключения.

И, конечно, аккумуляторные батареи — это не элемент, который можно установить один раз и забыть о нём. Их состояние напрямую влияет на продолжительность автономной работы и способность системы пройти аварийный режим так, как задумано.

Когда надёжность складывается из мелочей

Бесперебойное питание редко замечают, когда оно работает правильно. Внешнее питание есть — система работает. Питание исчезло — система продолжает работать. Питание восстановилось — ИБП возвращается к штатному режиму.

Всё происходит практически незаметно.

Но за этой «незаметностью» стоит целая последовательность процессов: контроль входного напряжения, автоматическое переключение на аккумуляторы, заряд батарей, защита от глубокого разряда, контроль перегрузки и короткого замыкания, индикация текущего режима.

Именно из таких деталей и складывается надёжность системы питания.

CO-BPS-12, CO-BPS-24 и CO-BPS-48 — три варианта одного принципа: обеспечить оборудование резервным питанием тогда, когда оно особенно необходимо, и при этом защитить саму систему от типичных нештатных ситуаций.

А правильный выбор начинается с простого вопроса: какое оборудование нужно запитать, сколько оно потребляет и сколько времени должно работать без внешнего питания?
